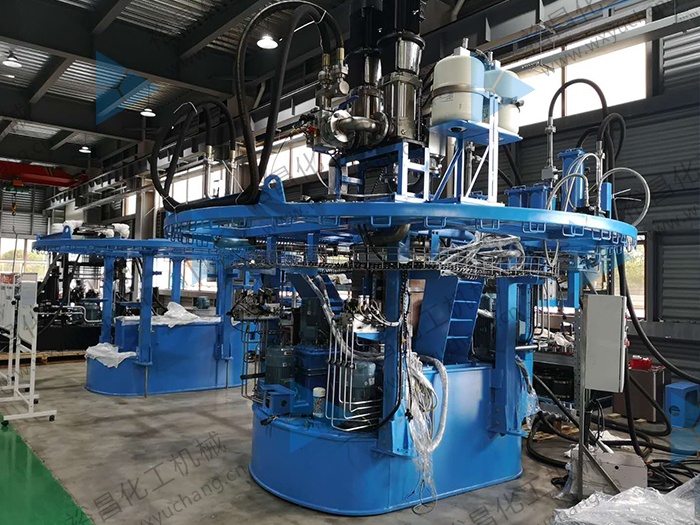

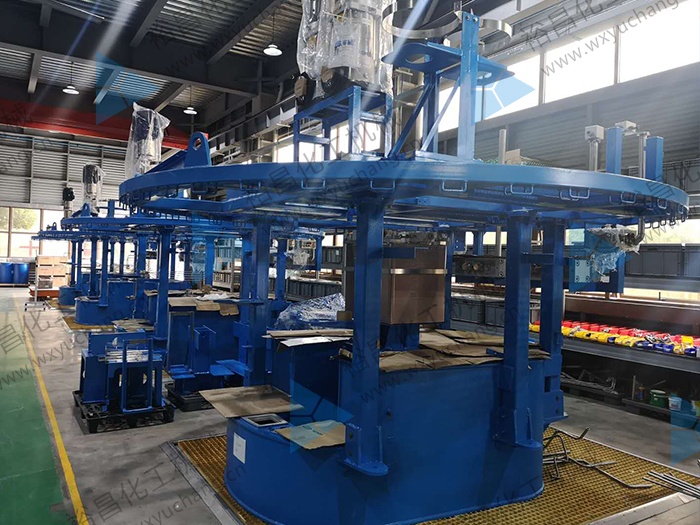

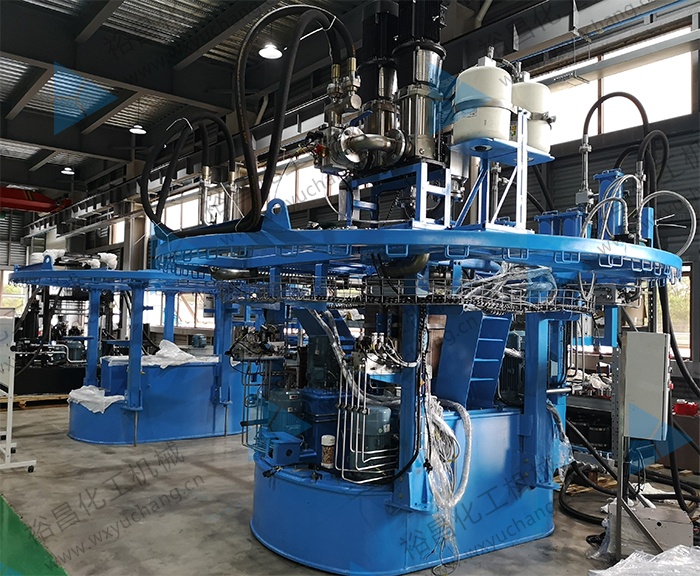

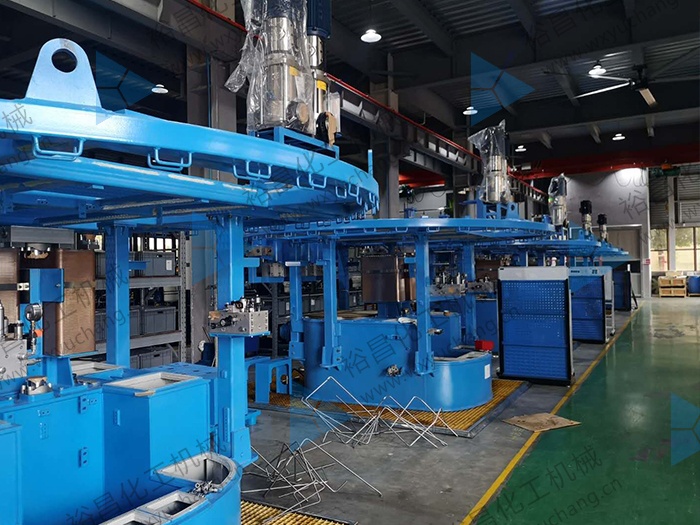

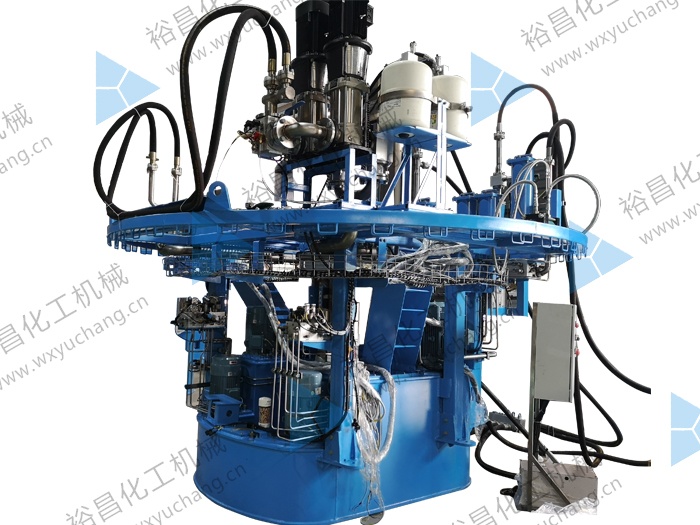

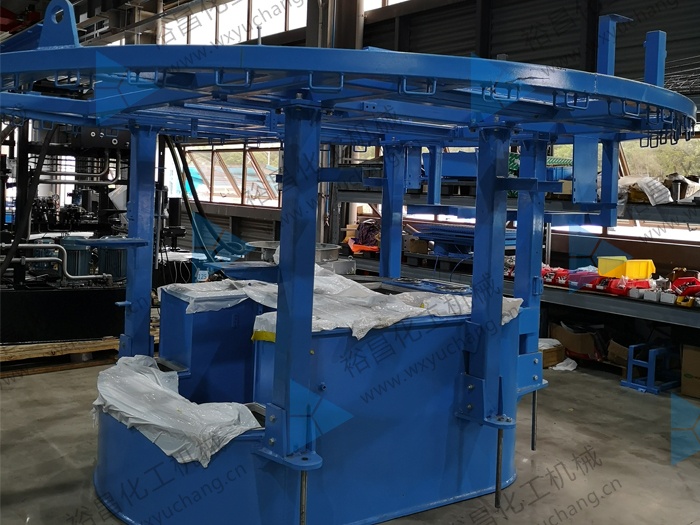

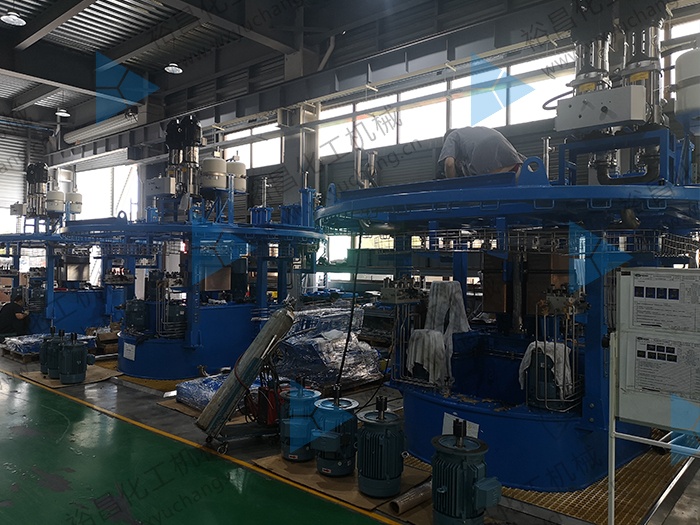

6.45MW/5.5MW液压站油箱装配图

风电6.45MW/5.5MW液压站油箱装配图,由无锡市裕昌化工机械有限公司生产制造,用于风力发电机组刹车液压系统。风力发电机组刹车液压系统具有主轴刹车和偏航刹车控制的功能。
联系咨询

风电6.45MW/5.5MW液压站油箱装配图,由无锡市裕昌化工机械有限公司生产制造,用于风力发电机组刹车液压系统。

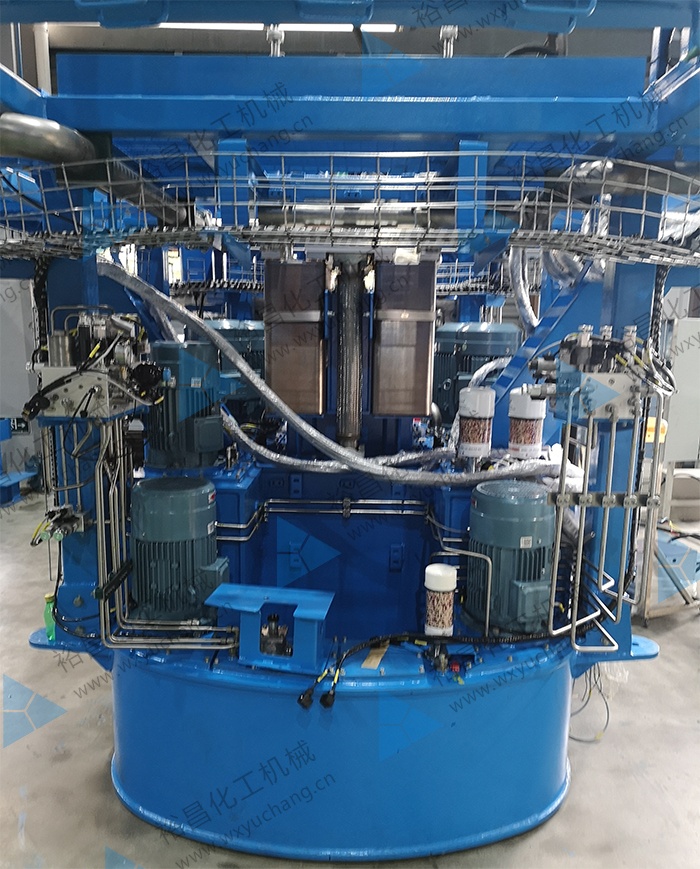

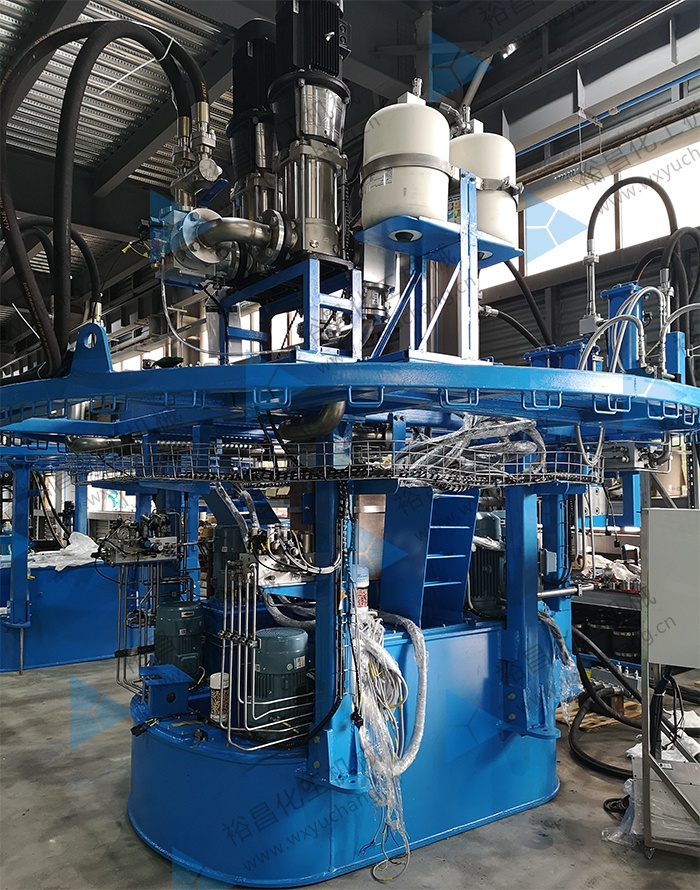

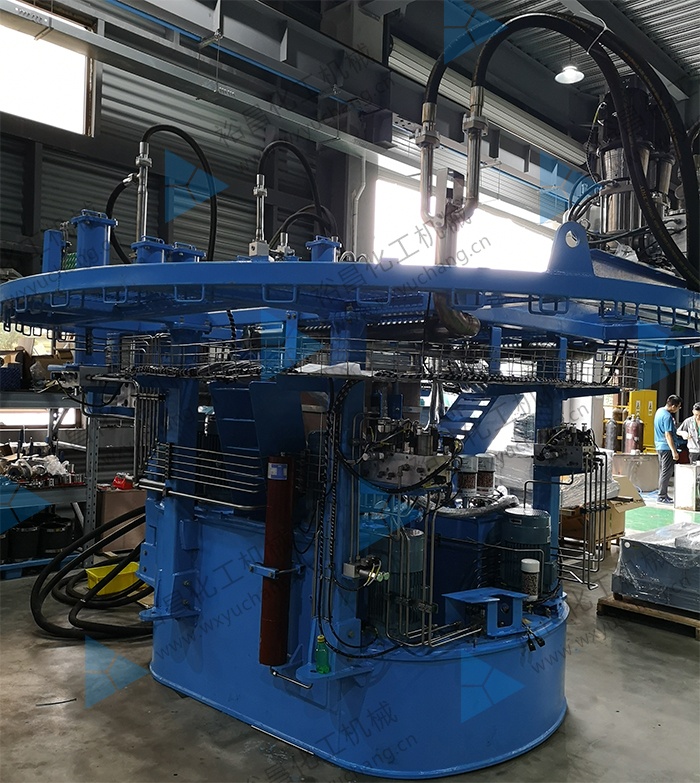

风力发电机组刹车液压系统具有主轴刹车和偏航刹车控制的功能。使风力发电机组在发生故障和紧急情况下,能快速、平稳的制动停机,在运行的情况下使机组保持稳定,不被侧风或绕流影响,此系统由油箱、支架、电机泵组、控制阀块、蓄能器、手动泵、控制仪器、端子箱组成。

液压油箱的主要作用是储存油液,此外还起着对油液的散热、杂质沉淀和使油液中的空气逸出等作用。按油箱液面是否与大气相通,油箱可分为开式与闭式两种。开式油箱用于一般的液压系统中;闭式油箱用于水下和对工作稳定性、噪声有严格要求的液压系统中。

液压油箱是一种特制容器,除了贮存液压油外,还有散发热量、沉淀油垢的作用。因而液压油箱除了清洗油箱时,不能随便揭开上盖,在油箱上设置空气过滤器,使大气与油箱内的空气经过过滤器相通。液压油箱一般由快速加油接头、空气过滤器、温度计、油位计、吸油自封装置、箱体、排污阀等主要部件组成。








液压站油箱各组成部件的用途如下:
·空气过滤器:防止外界杂物混入,滤清空气,平衡油箱内与大气的压力。
·油位计:用于观察油箱中的油液量。拖泵工作时,油位必须在油位中间位置以上。
·温度计:显示液压油油温。
·快速加油接头:用于液压油的加注。
·排污阀:供油箱清洗时排除污油用,平时是关闭的。

液压站油箱按结构,可分为整体式液压油箱和分离式液压油箱;按形状.可分为矩形液压油箱和圆筒形液压油箱;按液压油箱液面是否与大气相通。可分为闭式液压油箱和开式液压油箱。
闭式液压油箱完全与大气隔绝,液压油箱整个密封,在其内设置气囊或弹簧活塞,对液压油箱中的油液施压。闭式液爪油箱的特点是液压泵的吸油条件好,但液压传动系统的泄油管、回油管要承受背压,常用在飞行器或海拔较高地区或水下作业机械的液压传动系统中。
分离式液压油箱主要由箱体、箱盖、吸油管、空气滤清器、回油管、液位计、隔板和隔板、过滤器等组成。油箱中隔板和隔板主要用来阻挡沉淀污染物进入吸油管,放油阀用来排放沉淀污染物,空气滤清器兼有通气和加油的作用。
整体式液压油箱是利用主机的空腔部分作为液压油箱。其特点是结构紧凑,易于回收泄漏油,但增加了主机的复杂件,维修不便,散热条件不好。分离式液压油箱因单独设置,与主机分开,所以布置灵活、维修方便,减少了液压油箱发热和液压油箱振动对主机工作精度的影响,因而得到广泛的应用,常用在行走作业机械和固定作业机械系统中。
